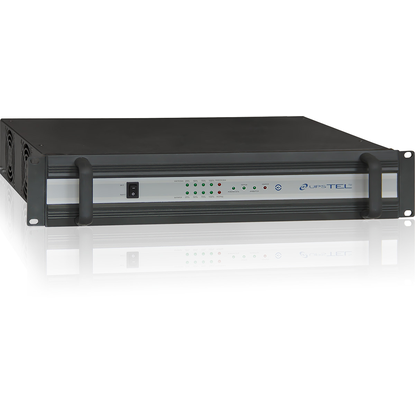

UPStel-500/48RS-2U

Инвертор с синусоидальным выходом и встроенной автоматической обводной цепью. Предназначен для бесперебойного питания ответственных потребителей переменным напряжением 220 В/ 50 Гц от двух источников электроэнергии - переменного (220B/ 50Гц) и постоянного (48B) тока.



Номинальное входное напряжение для сети переменного/ постоянного тока, В 220(230) / 48
Диапазон входного напряжения для сети переменного/ постоянного тока, В 156-288 / 40-60
Уставки номинального выходного напряжения переменного тока при питании от источника постоянного тока, В 208 / 220 / 230 / 240
Номинальная выходная мощность, ВА/Вт 500/400
Габаритные размеры (ШхВхГ), мм 483(19”)x88(2U)х395
Масса, кг 8,2
Идеален для:
  • Объекты связи и телекоммуникаций, серверы, ЦОДыОбъекты связи и телекоммуникаций, серверы, ЦОДы
  • Офисное и промышленное оборудованиеОфисное и промышленное оборудование
  • Системы кондиционирования воздуха и обеспечения искусственного климатаСистемы кондиционирования воздуха и обеспечения искусственного климата
  • Системы безопасности, охранной и пожарной сигнализации, видеонаблюденияСистемы безопасности, охранной и пожарной сигнализации, видеонаблюдения

Инвертор обеспечивает преимущественное питание нагрузки от основного источника питания. При отключении или недопустимом отклонении параметров напряжения основного источника, инвертор автоматически переключает нагрузку на питание от резервного источника питания.



При восстановлении параметров напряжения основного источника в допустимые пределы инвертор автоматически восстанавливает питание нагрузки от него.



В качестве источников питания используются сеть переменного тока и энергия внешнего источника постоянного тока с номинальным напряжением 48В. Приоритет источника может быть задан пользователем.



Инвертор рассчитан на непрерывную работу как от основного, так и от резервного источников питания. Время работы инвертора при питании нагрузки от источника постоянного тока ограничивается только емкостью резервной аккумуляторной батареи.



Инвертор обеспечивает автономную работу без сети переменного тока. В данном режиме инвертор может использоваться для преобразования энергии аккумуляторных батарей, солнечных батарей, топливных элементов, ветроэнергетических установок и т. п.



Отличительные особенности инверторов напряжения UPStel-RS:

  • Высокий КПД;
  • Малое тепловыделение;
  • Низкий уровень электромагнитных помех с быстрозатухающим спектром;
  • Высокая перегрузочная способность;
  • Электронная защита от перегрузок, недопустимых изменений напряжения сети и аккумуляторной батареи;
  • Микропроцессорное управление и автоматическая самодиагностика;
  • Дистанционный контроль и управление: порт релейного интерфейса AS/400 “сухие” контакты, изолированные порты RS-232 и RS-485, поддержка SNMP и WEB мониторинга при использовании внешнего адаптера;
  • Возможность работы с дизельгенераторными установками;
  • Автоматическое отключение при разряде батареи;
  • Удобство и простота обслуживания при эксплуатации.

Область приминения:



АТС-КОНВЕРС

Системы связи и телекоммуникационные системы

АТС-КОНВЕРС

Серверы, рабочие станции, персональные компьютеры

АТС-КОНВЕРС

Офисное оборудование

АТС-КОНВЕРС

Системы безопасности, охранной и пожарной сигнализации, видеонаблюдения

АТС-КОНВЕРС

Системы кондиционирования, сплит-системы

АТС-КОНВЕРС

Промышленное оборудование

АТС-КОНВЕРС

Торговое оборудование

АТС-КОНВЕРС

Системы управления автономным тепло- и водоснабжением


  • Возможность работы с дизельгенераторными установкамиВозможность работы с дизельгенераторными установками
  • Высокий КПДВысокий КПД
  • Электронная защита от перегрузок, недопустимых изменений напряженияЭлектронная защита от перегрузок, недопустимых изменений напряжения
  • Удобство и простота обслуживания при эксплуатацииУдобство и простота обслуживания при эксплуатации
  • Малое тепловыделениеМалое тепловыделение
  • Микропроцессорное управление и автоматическая самодиагностикаМикропроцессорное управление и автоматическая самодиагностика
  • Высокая перегрузочная способностьВысокая перегрузочная способность
  • Низкий уровень электромагнитных помех с быстрозатухающим спектромНизкий уровень электромагнитных помех с быстрозатухающим спектром
  • Дистанционный контроль и управлениеДистанционный контроль и управление
Входные параметры для сети переменного тока
Номинальное входное напряжение, В 220 (230)
Диапазон напряжения без перехода в автономный режим, В 173-276 (программируется в диапазоне 156-288 В)
Номинальная частота входного напряжения, Гц 50/ 60
Диапазон частоты без перехода в автономный режим, Гц 45-55 / 54-66
Номинальный входной ток, А 2,3
Максимальный входной ток, А 3,0
Входные параметры для источника постоянного тока
Номинальное входное напряжение, В 48
Диапазон входного напряжения, В 40 - 60
Возможность работы от источника с допустимым коэффициентом пульсаций напряжения, %, не более, при частоте пульсаций не менее 100 Гц 10
Максимальный входной ток при номинальной нагрузке, А 11,5
Выходные параметры
Уставки номинального выходного напряжения переменного тока при питании от источника постоянного тока, В 208 / 220 / 230 / 240
Уставки номинальной частоты выходного напряжения переменного тока при питании нагрузки от источника постоянного тока, Гц 50 / 60
Номинальная выходная мощность, ВА/Вт 500/400
Коэффициент амплитуды тока нагрузки, не более 3
Номинальный КПД при питании нагрузки от сети переменного тока 0,98
Номинальный КПД при питании нагрузки от источника постоянного тока 0,88
Форма выходного напряжения синусоидальная
Коэффициент искажения синусоидальности кривой выходного напряжения при активной/ нелинейной нагрузке, % 3/5
Установившееся отклонение выходного напряжения от заданного значения, % +/- 2
Перегрузка в течение нормируемого интервала времени, % 110 в течение 10 мин, 125 в течение 10 с
Средства дистанционного контроля и управления
Последовательные порты Подключение к ПЭВМ через порт RS-232 или RS-485
Релейный интерфейс "сухие" контакты (AS/400) Подключение к ПЭВМ через плату дискретного ввода/вывода
Web/SNMP адаптер типа «WEBtel» (опционально) Контроль и управление в сетях Internet/Intranet
Условия эксплуатации
Режим работы Непрерывный
Рабочая температура окружающего воздуха, С от -20 до + 60
Охлаждение Принудительное
Степень защиты по ГОСТ 14254 IP20
Размеры и масса:
Габаритные размеры (ШхВхГ), мм 483(19”)x88(2U)х395
Масса, кг 8,2

АТС-КОНВЕРС
WEB/SNMP-адаптер

Адаптер для контроля и управления Инверторами напряжения серии UPStel-RS в локальных и глобальных вычислительных сетях.

Подробнее >>

АТС-КОНВЕРС
Монтажный комплект

Монтажные комплекты МК24 предназначены для установки инверторов серии UPStel-RS, в телекоммуникационный шкаф или стойку 19-ти дюймового стандарта.

Подробнее >>

АТС-КОНВЕРС
Активный батарейный модуль (АБМ)

Активный батарейный модуль Battery Pack C48R используется для работы с инверторами напряжения и агрегатами бесперебойного питания типа UPStel, требующими для работы резервную аккумуляторную батарею напряжением 48В.

Подробнее >>

АТС-КОНВЕРС
Активный батарейный модуль (АБМ)

Активный батарейный модуль Battery Pack C48R используется для работы с инверторами напряжения и агрегатами бесперебойного питания типа UPStel, требующими для работы резервную аккумуляторную батарею напряжением 48В.

Подробнее >>

АТС-КОНВЕРС
Активный батарейный модуль (АБМ)

Активный батарейный модуль Battery Pack C48R используется для работы с инверторами напряжения и агрегатами бесперебойного питания типа UPStel, требующими для работы резервную аккумуляторную батарею напряжением 48В.

Подробнее >>


Power Agent PS

Программное обеспечение для дистанционного контроля и управления по последовательному порту RS-232.

Особенности программного обеспечения Power Agent PS:

АТС-КОНВЕРС

Программа Power Agent PS предназначена для обеспечения надежной работы потребителей, подключенных к инверторам UPStel-RS, путем организации непрерывного интеллектуального контроля и управления устройством.

Программа Power Agent PS обеспечивает:
  • Мониторинг основных параметров инвертора, в том числе входного и выходного напряжения, частоты, уровня нагрузки и температуры инвертора;
  • Информирование пользователя о параметрах внешней питающей сети и режимах работы инвертора;
  • Ведение журнала системных событий для последующего анализа;
  • Сбор статистики по ключевым системным событиям;
  • Упрощение анализа причин сбоев оборудования и помощь в принятии решений по исключению сбоев в будущем.


Скачать ПО Power Agent PS >>

Особенности и преимущества инверторов UPStel-RS:
  • Мониторинг, дистанционный контроль и управлениеМониторинг, дистанционный контроль и управление
  • Электронная защита от перегрузок, недопустимых изменений напряженияЭлектронная защита от перегрузок, недопустимых изменений напряжения
  • Высокий КПДВысокий КПД
  • Микропроцессорное управление и автоматическая самодиагностикаМикропроцессорное управление и автоматическая самодиагностика
  • Высокая перегрузочная способностьВысокая перегрузочная способность
  • Низкий уровень электромагнитных помех с быстрозатухающим спектромНизкий уровень электромагнитных помех с быстрозатухающим спектром
